隨著市場及人們生活水平對紡織品質量要求的不斷提高，紗線毛羽也越來越成為一項重要的質量指標。分析影響毛羽的因素，采取措施減少成紗毛羽是各紡織企業急待解決的問題。我們知道，從原料、工藝以及生產過程中的每個環節都對成紗毛羽有不同程度的影響。但有的因素對我們解決成紗毛羽比較直觀，有的因素在采取了一定的措施后卻不能立竿見影。我公司在2004年1月份購買了陜西長嶺紡織機電科技有限公司的YG-172A型紗線毛羽儀，利用該毛羽儀做了一些紗線毛羽的實驗數據分析。本文主要從影響紗線毛羽的幾點直觀因素著手分析，通過大量的對比試驗從不同角度闡述了減少紗線毛羽的幾點建議。
1 粗紗物理指標對成紗毛羽的影響

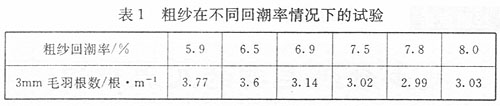

精紗回潮率在生產過程中牽伸纖維與纖維、纖維與機械表面之間相互磨擦容易引起纖維產生靜電，當纖維間帶有相同電荷時，由于同性電荷的相互排斥造成纖維之間互不抱合，從而引起紗條內的纖維端因為靜電而外露，增加紗線毛羽。從物理學的角度我們知道纖維的比電阻與纖維的回潮率成負相關，而纖維的回潮率與其相對濕度成正相關，即生產環境相對濕度大，纖維的回潮率大，其比電阻相對則偏小。因此，我們可通過提高生產環境的相對濕度來增加纖維的回潮率，從而降低纖維的比電阻，增加纖維在生產過程中產生的靜電荷的散逸速度，這樣可以從很大程度上消除纖維上的靜電，通過減小纖維間因靜電原因的相互排斥而頭尾外露，以達到降低毛羽的目的。表1是粗紗在不同回潮率情況下的試驗對比。
見表一
注：試驗品種為J14.6tex，試驗數據為10次試驗數據的平均值，細紗為同錠同粗紗。
通過表1的試驗數據我們可以看出，成紗的毛羽根數隨著粗紗纖維回潮率的增加有減少的趨勢。所以在生產過程中我們可以根據實際情況適當增加生產環境的相對濕度而提高粗紗的回潮率來降低成紗毛羽。
2 粗紗捻系數
粗紗捻系數的大小對成紗的毛羽有一定程度的影響。粗紗捻系數偏小，粗紗在卷繞成形及運輸過程中易出現發毛、表面不光潔，這樣顯露在粗紗表面的纖維越多則在細紗生產過程中產生毛羽的機率相對就越多。適當增加粗紗捻系數，同時減小其后區牽伸倍數，可以降低后牽伸區纖維的擴散程度，加強紗條內纖維之間的抱合力，讓纖維須條在進入主牽伸區時留有一定的捻回，使粗紗表面光潔，對減少成紗毛羽有利。表2是不同粗紗捻系數時的成紗毛羽數對比試驗。
見表二
注：試驗品種為J14.6tex，試驗數據為10次試驗數據的平均值，細紗為同錠同粗紗。
由表2可知：紗線毛羽隨粗紗捻系數的增加有降低的趨勢，做為精梳品種尤其是當粗紗捻系數為120以上時，毛羽較捻系數為106降低了34%以上。因此，在保證細紗工序能夠不出“硬頭”的情況下，粗紗捻系數可以偏大掌握，來適當降低成紗毛羽。
3 細紗工序對成紗毛羽的影響
3.1 鋼絲圈的合理選擇
3.1.1 鋼絲圈重量對毛羽的影響

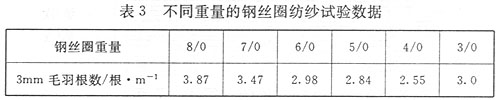

在環錠紡紗過程中，鋼絲圈重量的配置將直接影響到紡紗張力的變化，而紡紗張力是影響成紗毛羽的重要因素。因為在整個卷繞成型過程中，紗線的卷繞張力時刻在發生不同的變化。 鋼絲圈重量的大小影響紗線張力的變化。如果配置的鋼絲圈重量越輕，紗線張力就會越小，導致氣圈形狀過大，當管紗在底部時造成氣圈碰撞隔紗板，使紗線毛羽增加；同時由于紡紗三角區的纖維捻系數收縮相對較差，會影響纖維的有效加捻和抱合，從而也會使紗線毛羽增加。反之，如果配置的鋼絲圈重量越重，紗線張力就會越大，氣圈形狀則越小，當管紗在底部時造成氣圈碰撞紗管頂部而造成紗線毛羽過多。同時由于鋼絲圈重量重而出現磨滅早、使用周期短的現象。所以在選擇鋼絲圈重量時應慎重考慮，應通過試驗紡紗來選擇最佳重量的鋼絲圈。表3是使用6903型號的鋼絲圈在不同重量時的紡紗試驗數據。
見表3
注：試驗品種為J14.6tex，試驗數據為10次試驗數據的平均值，細紗為同錠同粗紗。
3.1.2鋼絲圈使用期限對毛羽的影響

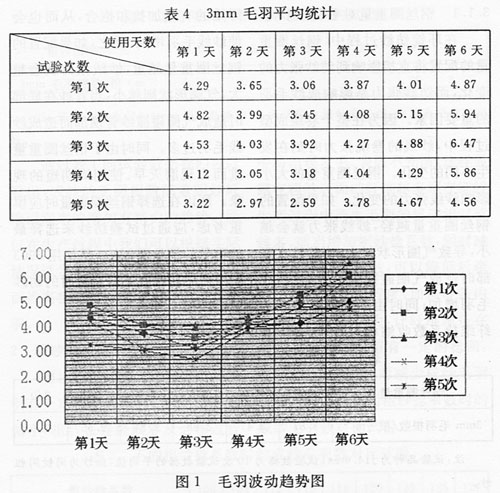

國內鋼絲圈的使用期限一般5～7天，但具體使用期限還要根據各企業的實際情況而定。我公司在J14.6tex品種上選用的國產鍍氟鋼絲圈使用期限最多不超過5天。在剛上機后，成紗毛羽一般偏長，在經過一個成熟期(大約是一排紗)后，成紗毛羽得到改善，在第2～3天毛羽較為穩定，第4天毛羽有開始惡化的趨勢，第5天毛羽明顯增加，此時就必須更換鋼絲圈。表4和圖1分別是鋼絲圈使用天數與3mm毛羽平均統計值相對應的毛羽波動趨勢圖。
見表4/圖1
3.1.3 鋼絲圈質量對毛羽的影響
鋼絲圈質量的好壞對毛羽有著很大程度的影響。這主要區別于國產鋼絲圈和進口鋼絲圈在質量穩定性上的差異。國內鋼絲圈無論鍍氟與否，可以說沒有本質的區別，其內在質量存在著差異。主要體現在使用一段時間后錠與錠之間的差異較大，造成同批紗質量的不穩定。后來我們使用了瑞士Bracker鋼絲圈后，由于其質量的穩定，細紗整體斷頭明顯減少，由鋼絲圈造成的錠與錠之間的差異也縮小，從而保證了紗線質量的相對穩定。
3.2 細紗錠速

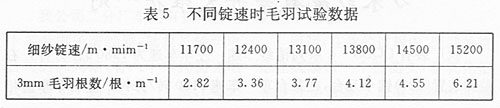

細紗錠速對紗線毛羽有較大的影響，從表4試驗數據看出毛羽隨細紗錠速的增大而大幅度的上升。所以在實際生產過程中應合理選擇細紗錠速，不要一味追求產量而忽視產品質量，作為企業應權衡產量和質量的矛盾。表5是不同錠速時細紗毛羽測試數據。
見表5
注：試驗品種為J14.6tex，試驗數據為10次試驗數據的平均值，細紗為同錠同粗紗。
3.3 鋼領
鋼領是細紗卷繞機構非常重要的紡專器材，鋼領狀況的好壞直接影響到紗線毛羽的多少。新鋼領和進入衰退期的鋼領使紗線容易起毛，因其粗糙的滑行表面降低了鋼絲圈的制動效應， 干擾了鋼絲圈的順利滑行，從而增加了成紗毛羽。因此，新鋼領上車時，要嚴格按照其使用 說明進行使用，以提高其使用壽命，首先要偏輕選擇鋼絲圈，合理選擇錠速，待鋼領軌道形 成后再進行常規使用。進入衰退期的鋼領，鋼絲圈要偏重掌握，同時適當縮短鋼領的使用周 期對保證成紗毛羽及其它質量要求有很大的幫助。
4 結束語
4.1 毛羽作為質量問題，現在已經是被眾多紡織企業認識到的一個重要問題，但毛羽也是 普通環錠紡紗系統的一個難點問題。多年來，人們在一直不斷的研究，從各個環節的著手點 以及細紗牽伸加捻等關鍵部位都采取了大量的措施，使普通環錠紡紗線的毛羽得到了改善， 但是距滿足人們更高的要求還是有一定的差距。
4.2 現在國外已經研究出了不同形式的緊密紡紗機構，在解決毛羽方面取得了明顯的效果 。但我們只是改造也要花費很高的費用。所以，作為我們國內棉紡企業，也應發揮我們國人 的智慧，以便早日有我們自己解決毛羽的拿手武器。
